Clasificator în spirală înaltă

Există patru tipuri principale de clasificatori: înaltă spirală unică și dublă în spirală, scufundată cu o singură spirală și spirală dublă. Clasificatorii sunt utilizați pe scară largă în plante de pansament pentru minereu pentru a forma un ciclu cu buclă închisă cu mori cu bilă pentru a separa nisipul de minereu sau utilizate în plante de pansament pentru minereu de gravitație pentru a clasifica nisipul de minereu și noroiul fin, pentru a grada pulpa de minereu în procesele de pansament cu minereu de metal și pentru a deslugând și deshidratarea operațiunilor de spălare a minereului. Clasificatorul în spirală Weir ridicat este un dispozitiv care folosește diferite viteze de așezare ale particulelor solide în pulpa de minereu pentru clasificare. Clasificatorul are caracteristicile structurii simple, funcționarea fiabilă și funcționarea convenabilă.

[Lungimea rezervorului de apă]: ≤3000-14300mm

[Diametru în spirală]: 300-3000mm

[Capacitate de producție] 10 ~ 1785 t/d

[Îmbunătățirea produsului] Un dispozitiv de ridicare automată pentru returnarea nisipului este adăugat la capătul nisipului de întoarcere, eliminând astfel configurația capului de lingură mare a morii cu bilă, iar moara cu bile rulează mai bine.

[Gama de aplicații]: Utilizate pe scară largă în plantele de pansament pentru minereu pentru a forma un ciclu cu buclă închisă cu mori cu bilă pentru a separa nisipul de minereu sau utilizat în plante de pansament pentru minereu de gravitație pentru a clasifica nisipul de minereu și noroiul fin.

Avantaje și caracteristici

1.. Endul de nisip de întoarcere adaugă un dispozitiv de ridicare automată pentru nisip de retur, iar configurația capului de lingură mare a morii cu bilă este anulată.

2. În general, poate economisi 1 până la 1,5 grade de energie electrică pe tonă de minereu.

3. Evitați întreținerea frecventă a capului de lingură mare.

4. Reduceți impactul dezechilibrat asupra angrenajelor mari și mici ale morii cu bile.

Principiul de lucru

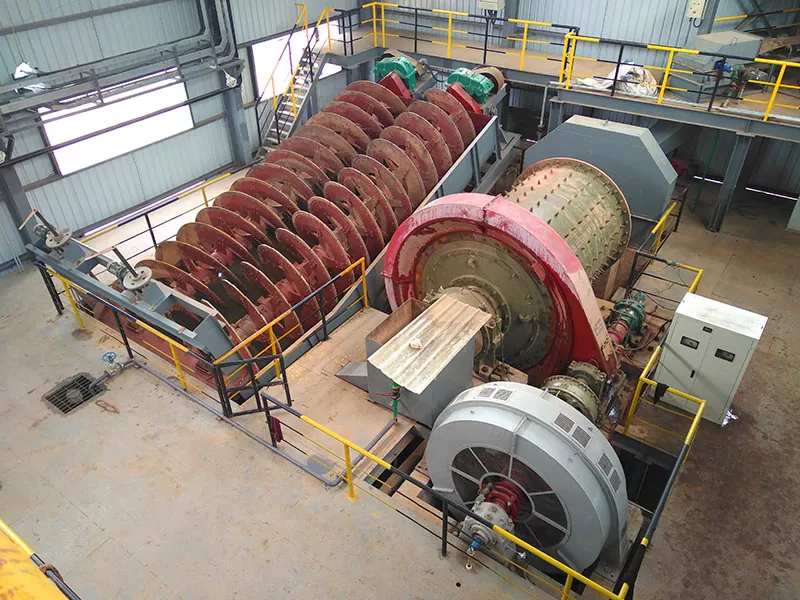

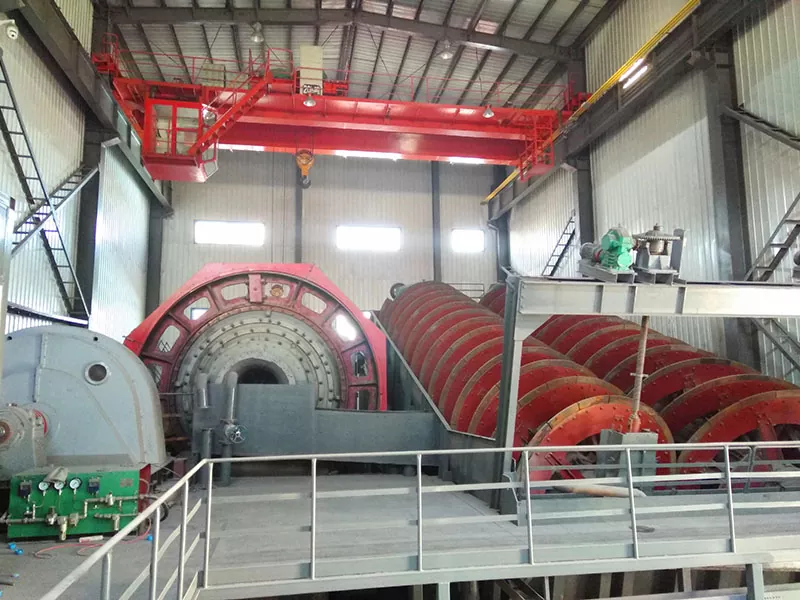

Classificatorul în spirală înaltă, alimentează suspensia solului în rezervorul de apă din portul de alimentare situat în mijlocul zonei de sedimentare. Zona de sedimentare a clasificării cu suspensie este situată sub rezervorul de apă înclinat. Spiralul se rotește cu o viteză mică pentru a agita nămolul, astfel încât particulele fine să fie suspendate pe partea de sus și să curgă spre revărsarea de revărsare pentru a se revărsa. Particulele grosiere se scufundă în partea de jos a rezervorului și sunt transportate în portul de descărcare de spirală pentru a fi evacuată ca nisip de întoarcere. Poziția Weir -ului de revărsare este mai mare decât centrul de rulment de la capătul inferior al arborelui spirală și mai jos decât marginea superioară a spiralei la capătul revărsării.

Pe lângă faptul că a fost utilizat ca echipament auxiliar pentru măcinarea minereului pentru pre-gradarea și gradarea inspecției, clasificatorul în spirală Weir ridicat este uneori folosit și pentru spălarea minereurilor care conțin argilă și deslăvirea și deshidratarea pulpei de minereu.
