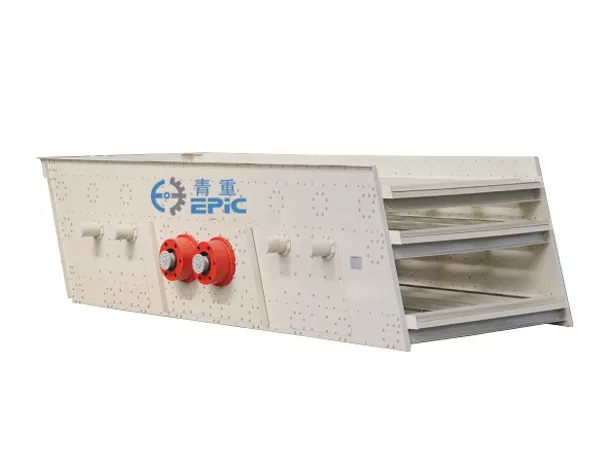

Care este principiul de lucru al ecranului vibrator?

Principiul de lucru alecran vibrantse bazează în principal pe vibrația reciprocă generată de excitația vibratorului, iar materialul este ecranizat prin această vibrație. Următoarea este o analiză detaliată a principiului său de lucru.

‌1. Mod de excitație și vibrație vibrator‌

Forța motrice de bază aecran vibrantprovine din excitația vibratorului, care se realizează de obicei printr -un motor de vibrație bloc excentric sau un excitator electromagnetic. Ciocanul rotativ superior al vibratorului face ca suprafața ecranului să producă o vibrație de girație plană, în timp ce ciocanul rotativ inferior face ca suprafața ecranului să producă o vibrație conică de girație. Acțiunea combinată a celor două face ca suprafața ecranului să producă o vibrație complexă de girație. Această traiectorie de vibrații este proiectată ca un cerc pe plan orizontal și o elipsă pe plan vertical.

‌2. Procesul de mișcare a materialelor și procesul de screening‌

Sub acțiunea vibrațiilor, materialul prezintă o traiectorie de mișcare parabolică pe suprafața ecranului, inclusiv trei etape de aruncare, cădere liberă și coliziune cu ecranul. Particulele mai mici sunt mai susceptibile să treacă prin găurile ecranului datorită efectelor combinate ale gravitației, forței de vibrație și frecare, în timp ce particulele mai mari rămân pe suprafața ecranului, obținând astfel separarea materialelor.

‌3. Reglarea parametrilor de vibrație‌

Prin reglarea forței de excitație și a unghiului de fază spațială a ciocanelor rotative superioare și inferioare, forma curbă a traiectoriei de mișcare a suprafeței ecranului și a traiectoriei de mișcare a materialului poate fi modificată, optimizând astfel eficiența screeningului.

‌4. Mecanism de screening‌

Procesul de screening este, în esență, o combinație de screening geometric și screening de probabilitate. Probabilitatea particulelor fine care trec prin gaura de sită este strâns legată de raportul de mărime al particulelor și gaura de sită, grosimea stratului material și parametrii de intensitate a vibrațiilor. Introducerea tehnologiei de vibrații secundare poate îmbunătăți în continuare precizia screeningului și poate rezolva problema blocării particulelor.

5‌. Avantaje în aplicații practice‌

Ecranul vibrator are avantajele eficienței ridicate a screeningului, structurii simple, funcționării convenabile și capacității mari de procesare. Este utilizat pe scară largă în minieră, industrie chimică, materiale de construcție, produse alimentare și alte industrii.

Prin principiile de mai sus,ecran vibrantPoate finaliza eficient sarcina de screening de materiale și este un echipament cheie indispensabil în producția industrială modernă.
